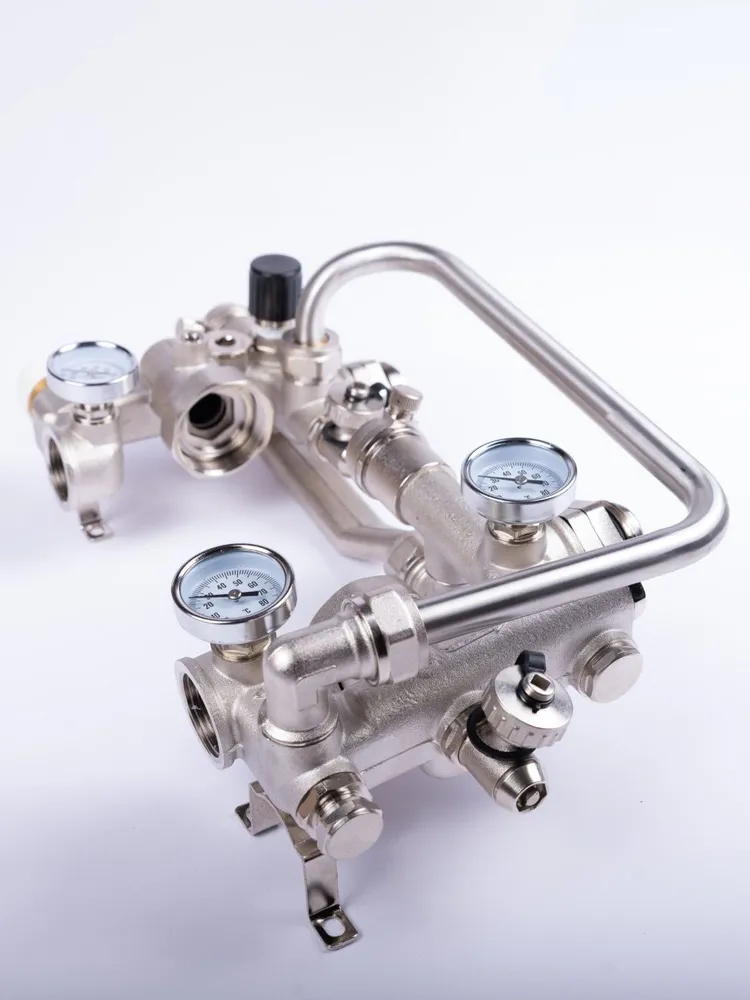

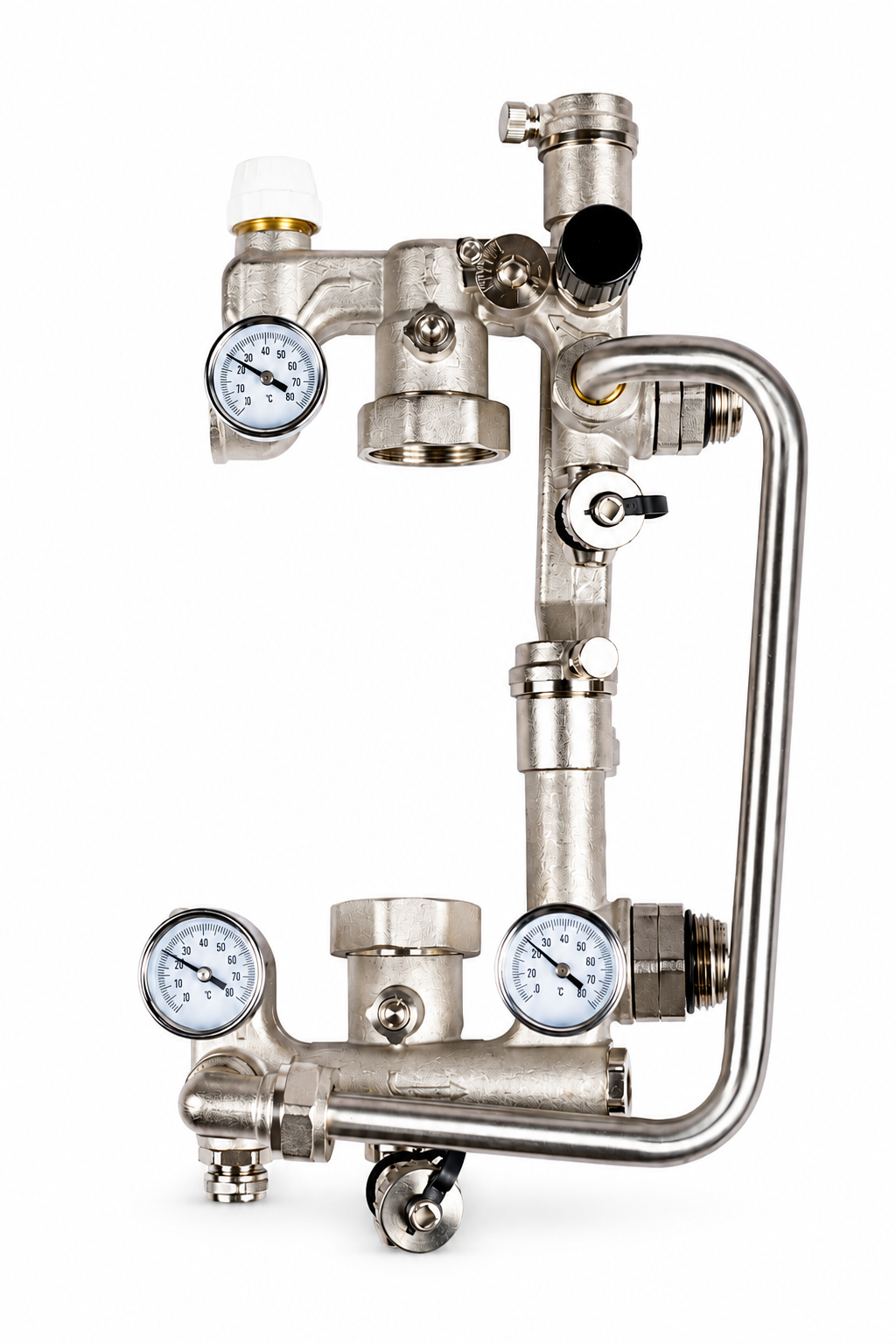

Насосно-смесительный узел для теплого пола и радиаторного отопления FDV S3103 KOMBI, монтажная длина насоса 180 мм. (без насоса)

Назначение Насосно-смесительный узел предназначен для технического совмещения контура радиаторного отопления и водяного напольного отопления. Узел позволяет поддержать необходимую температуру и расход теплоносителя во вторичном контуре, гидравлическую увязку первичного и вторичного контуров. Насосно смесительный узел нужен для того, чтобы тёплый пол работал правильно и безопасно. Он снижает горячую воду из котла до комфортной температуры и поддерживает её на одном уровне, благодаря чему: ·         пол не перегревается, ·         тепло распределяется равномерно, ·         система работает стабильно и без лишних настроек. Проще говоря — это устройство, которое делает тёплый пол безопасным и комфортным. Подключение Трубопроводы первичного контура могут быть присоединены непосредственно к смесительному узлу или через   коллекторы контура радиаторного отопления. Присоединение к первичному контуру осуществляется с помощью резьбового соединения G1" (внутренняя резьба). Присоединение к вторичному контуру осуществляется с помощью резьбового соединения G1" (наружная резьба). Для монтажа требуется установка циркуляционного насоса 25/4 или 25/6 с монтажной длиной 180 мм. Конструктивные особенности насосно-смесительного узла предполагают его монтаж как с левой стороны от коллекторной группы теплого пола, так и с правой. Принцип работы Теплоноситель из первичного контура поступает в насосно-смесительный узел через термостатический клапан с термоголовкой. Степень открытия клапана автоматически регулируется в зависимости от заданной настройки термоголовки и температуры теплоносителя на подаче коллектора вторичного контура (системы напольного отопления). Циркуляцию теплоносителя во вторичном контуре обеспечивает циркуляционный насос (в комплект поставки не входит) для монтажа требуется установка циркуляционного насоса 25/4 или 25/6 с монтажной длиной 180 мм. На всасывающую сторону насоса теплоноситель поступает из двух источников: из обратного коллектора тёплых полов и из первичного контура. Поток, возвращающийся из вторичного контура, разделяется: одна его часть направляется к насосу, другая — через обратный трубопровод в первичный контур. Соотношение этих потоков задаётся настройкой балансировочного клапана вторичного контура. Перепускной клапан открывается при снижении расхода через вторичный контур ниже расчётного значения (например, при закрытии термостатических клапанов на коллекторах). При этом поток перенаправляется, обеспечивая постоянный расход через насос. Для сервисного обслуживания узел оснащён дренажными кранами, позволяющими производить слив или подпитку теплоносителя во вторичном контуре. Визуальный контроль параметров осуществляется по термометрам. Запорный клапан служит для отключения подачи теплоносителя из первичного контура. Комплектация Блок насосно смесительного узла Термостатический клапан с погружной гильзой Термометр – 3 шт. Автоматический воздухоотводчик – 2 шт. Технический паспорт Надёжность и долговечность Надёжность смесительного узла обеспечена использованием качественных и износостойких материалов. Основные элементы конструкции изготовлены из латуни с никелированным покрытием. Такое исполнение защищает детали от коррозии, перепадов температуры и механических воздействий, продлевая срок службы оборудования. Все соединения выполнены с высокой точностью, а уплотнительные прокладки из качественной резины EPDM обеспечивают герметичность и стабильную работу системы без протечек. В результате узел сохраняет рабочие характеристики даже при длительной эксплуатации и высоких нагрузках. Качество Продукция сертифицирована. Насосно-смесительные узлы соответствуют требованиям технических регламентов, что подтверждено декларацией о соответствии и протоколами лабораторных испытаний. Мы уверены в долговечности оборудования и берем на себя обязательства по ремонту или замене в случае обнаружения производственных дефектов. Это избавляет покупателя от непредвиденных расходов. Предоставляем гарантию 3 года, которая распространяется на весь заявленный срок службы при соблюдении правил монтажа и эксплуатации.
